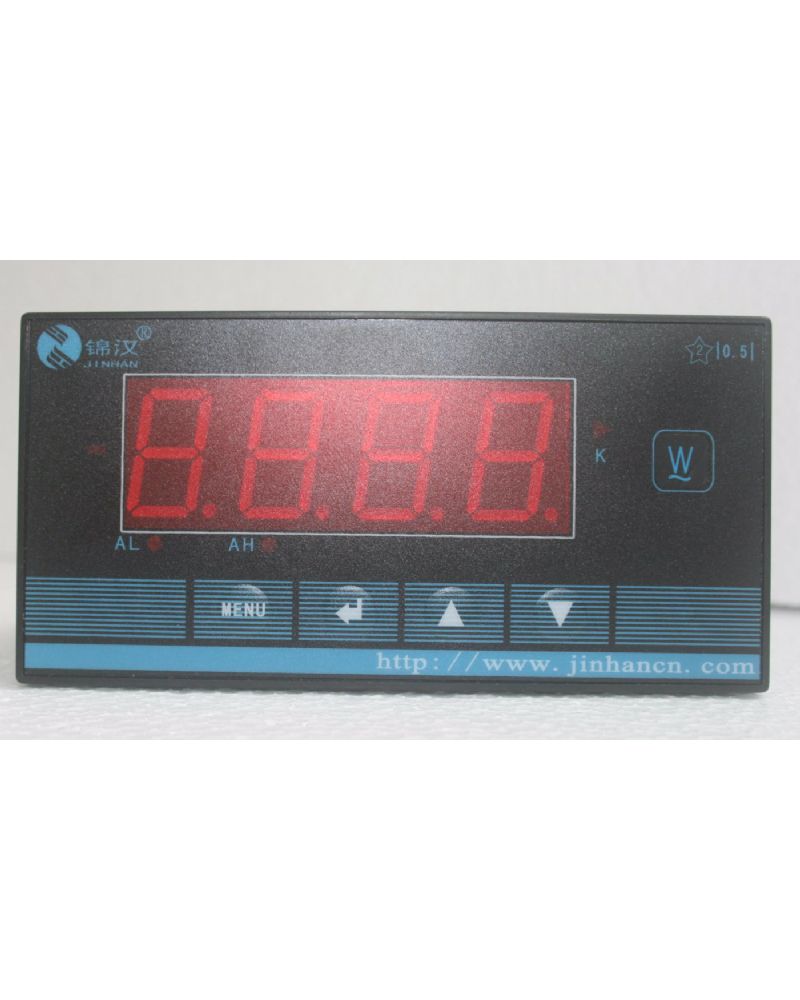

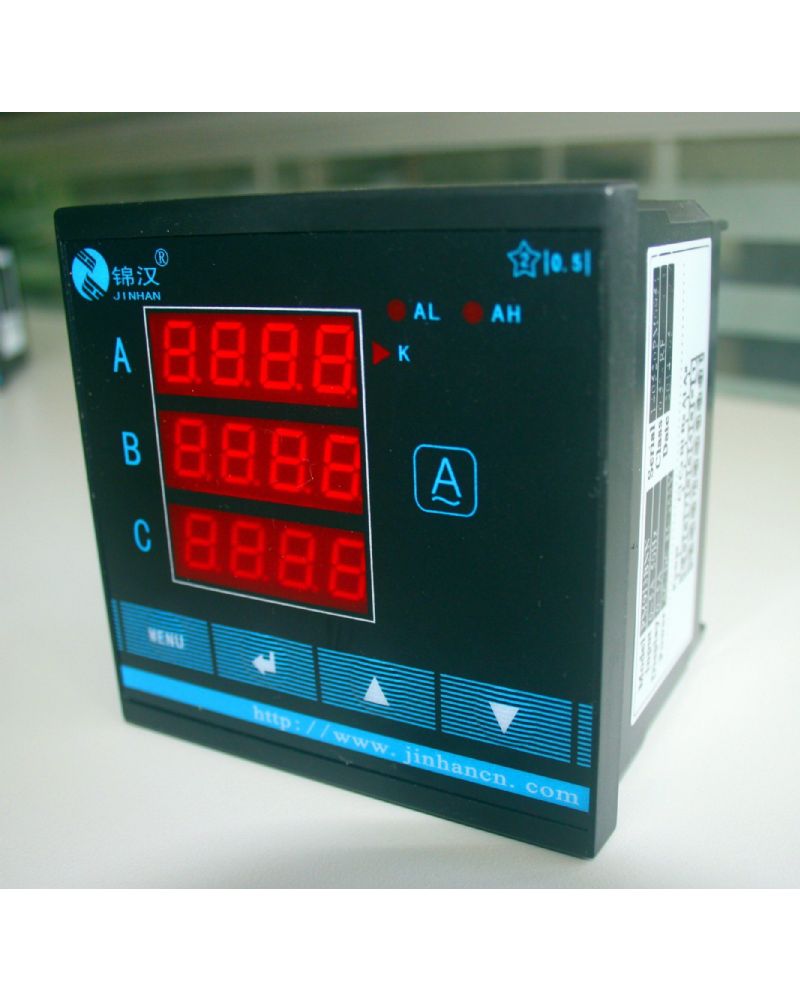

X系列数显电测表

Digital Panel power Meter

Quick Overview

X系列智能数显仪表，主要是电网中对电流、电压、功率、频率、功率因数等电参量的测量和显示，具有显示直观、精度高、稳定性好、抗震动等优点，交流真有效值测量；可用于谐波严重畸变的场所，变比键盘可设，一表多测。

OnLine Service:

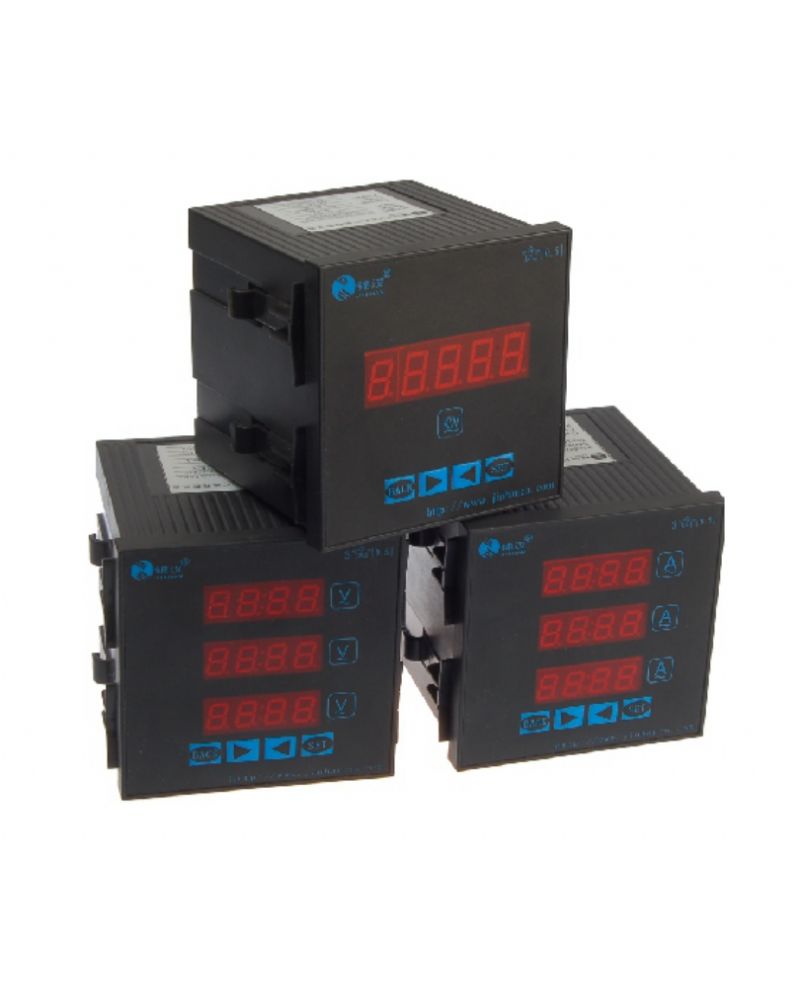

1.概述
X系列智能数显仪表，主要是电网中对电流、电压、功率、频率、功率因数等电参量的测量和显示，具有显示直观、精度高、稳定性好、抗震动等优点，交流真有效值测量；可用于谐波严重畸变的场所，变比键盘可设，一表多测。

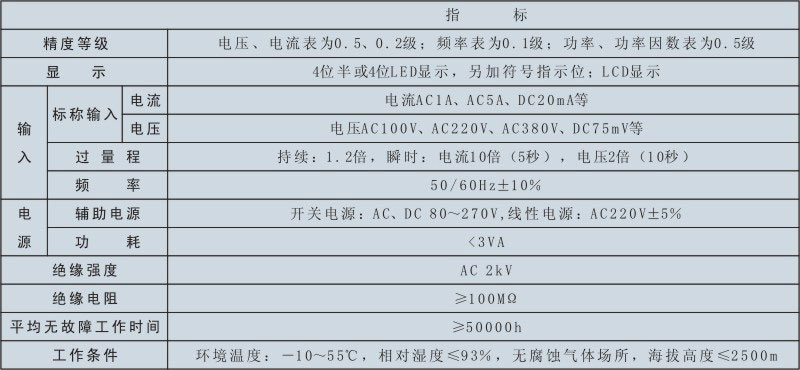

2.技术参数：

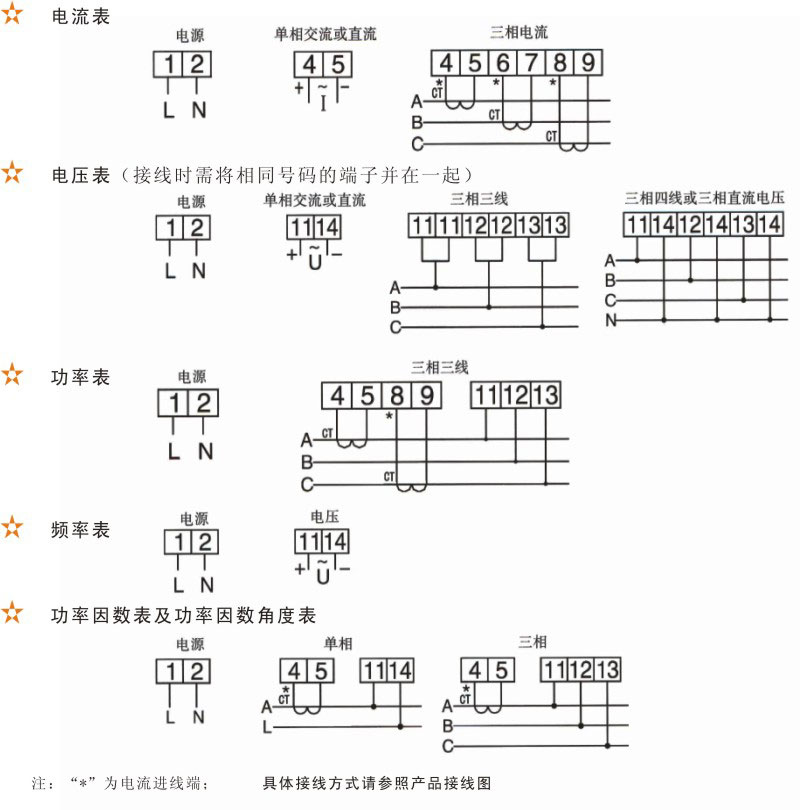

3.接线方式：

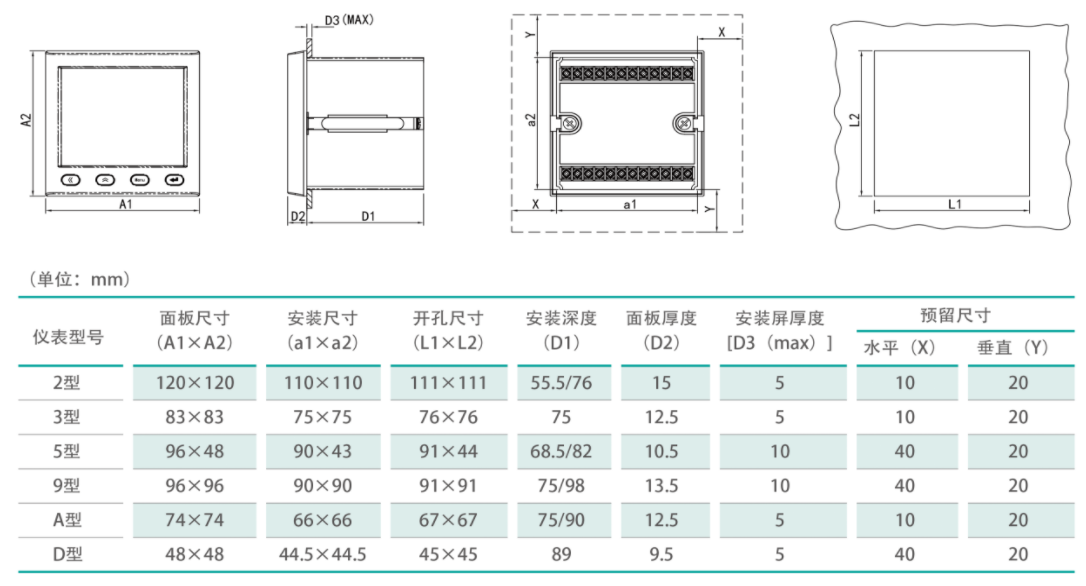

4.外形尺寸：

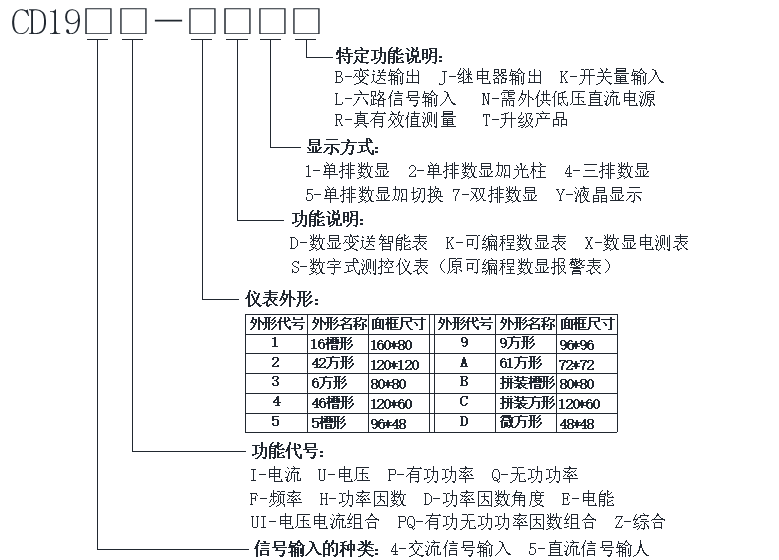

1.选型规范：

2.规格选型一览表：

产品名称

产品型号

相数

□-输入方式

■-外形代号

4-交流

5-直流

电流表

CD19□I-■X1

单

●

√

CD19□I-■X1N

单

●

√

CD19□I-■X2

CD19£I-■X3

单

●

√

CD19□I-■X4

三

●

√

CD195I-■X8

单

●

√

电压表

CD19□U-■X1

单

●

√

CD190U-■X1N

单

●

√

CD19□U-■X2

CD19□U-■X3

单

●

√

CD19□U-■X4

三

●

√

CD195U-■X8

单

●

√

有功功率

CD194P-■X1

三

●

√

√注

√

CD194P-■X2

CD194P-■X8

●

√

无功功率

CD194Q-■X1

三

●

√

√注

√

CD194Q-■X2

三

●

√

CD194Q-■X8

三

●

√

频率

功率因数

CD194F-■X1

单

●

√

√注

√

CD194F-■X2

CD194H-■X1

单

单、三

●

√

√注

√

功率因数

CD194D-■X1

单、三

●

√

√注

√

组合表

CD194U - 2X7

双排数显,上排显示电压、下排显示频率

CD194U - 9XB

双排数显加双光柱显示三路电压

3.推荐型号：

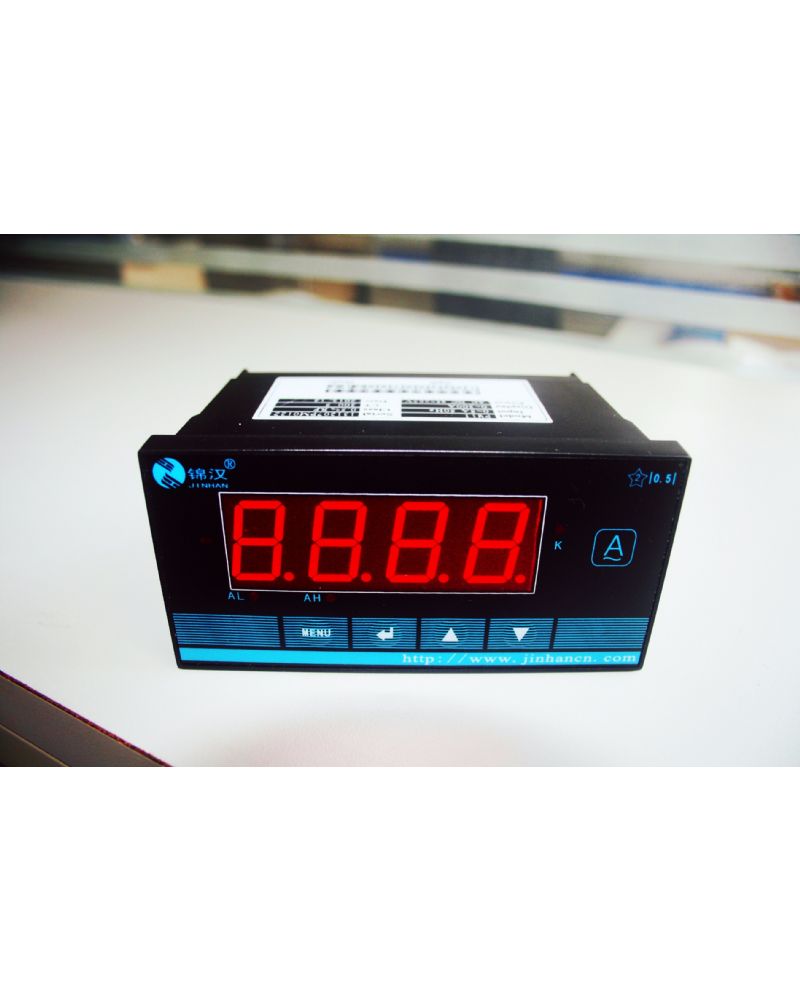

3.1单相电流表:

型号	名称	可以替代型号
CD194I-5X1	48*96单相交流电流表	PA194I-5X1
CD194I-9X1	96*96单相交流电流表	PA194I-9X1
CD194I-3X1	80*80单相交流电流表	PA194I-3X1
CD194I-DX1	48*48单相交流电流表	PA194I-DX1

3.2单相电压表

型号	名称	可以替代型号
CD194U-5X1	48*96单相交流电压表	PZ194U-5X1
CD194U-9X1	96*96单相交流电压表	PZ194U-9X1
CD194U-3X1	80*80单相交流电压表	PZ194U-3X1
CD194U-DX1	48*48单相交流电压表	PZ194U-DX1

3.3 三相电流表

型号	名称	可以替代型号
CD194I-2X4	120*120三相交流电流表	PA194I-2X4
CD194I-9X4	96*96三相交流电流表	PA194I-9X4
CD194I-3X4	80*80三相交流电流表	PA194I-3X4
CD194I-AX4	48*48三相交流电流表	PA194I-AX4

3.4 三相电压表：

型号	名称	可以替代型号
CD194U-2X4	120*120三相交流电压表	PZ194U-2X4
CD194U-9X4	96*96三相交流电压表	PZ194U-9X4
CD194U-3X4	80*80三相交流电压表	PZ194U-3X4
CD194U-AX4	48*48三相交流电压表	PZ194U-AX4

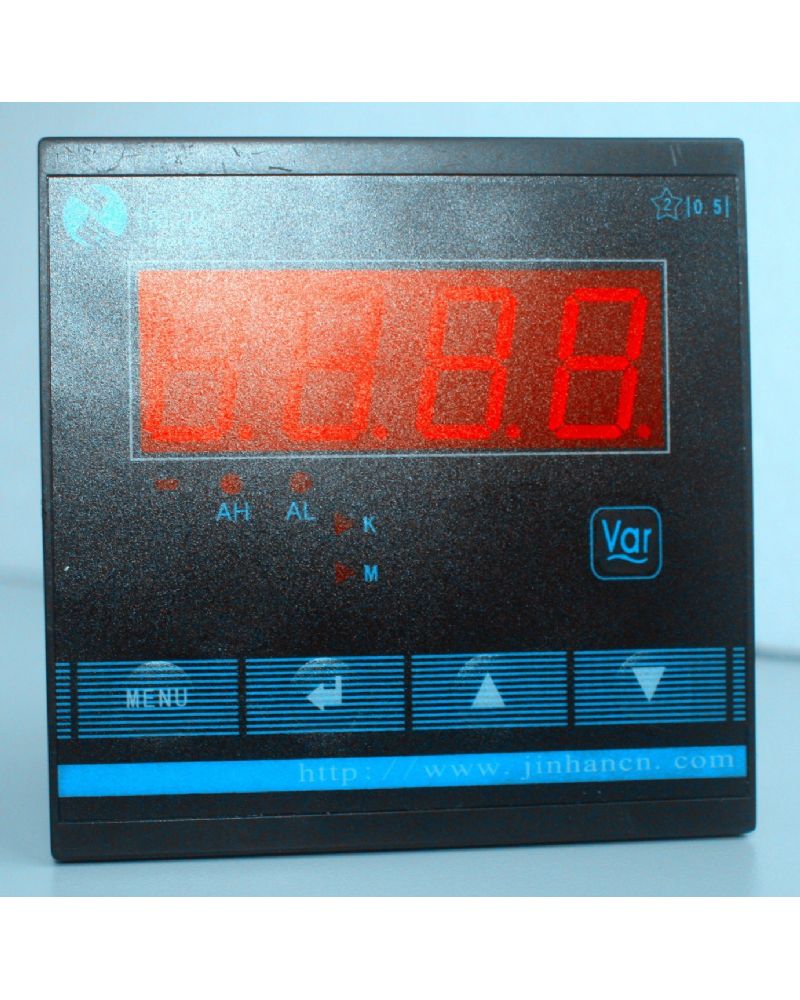

3.5功率表：

型号	名称	可以替代型号
CD194P-5X1	48*96三相交流有功表	PS194P-5X1
CD194P-9X1	96*96三相交流有功表	PS194P-9X1
CD194Q-3X1	80*80三相交流无功表	PS194Q-3X1
CD194Q-2X1	48*48三相交流无功表	PS194Q-DX1

3.6 功率因数表以及频率表：

型号	名称	可以替代型号
CD194F-5X1	48*96交流频率表	PD194F-5X1
CD194F-9X1	96*96交流频率表	PD194F-9X1
CD194H-3X1	80*80功率因数表	PD194H-3X1
CD194H-4X1	120*60功率因数表	PD194H-4X1
