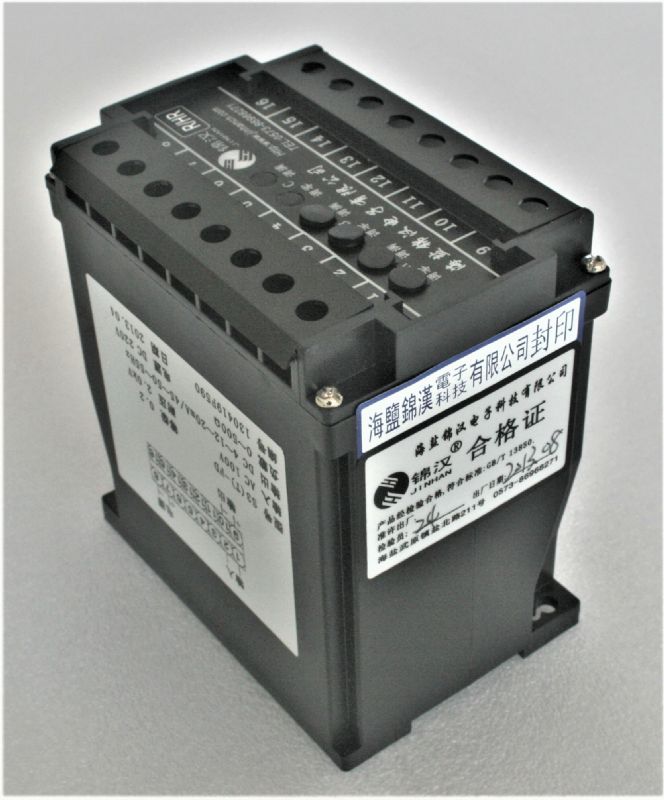

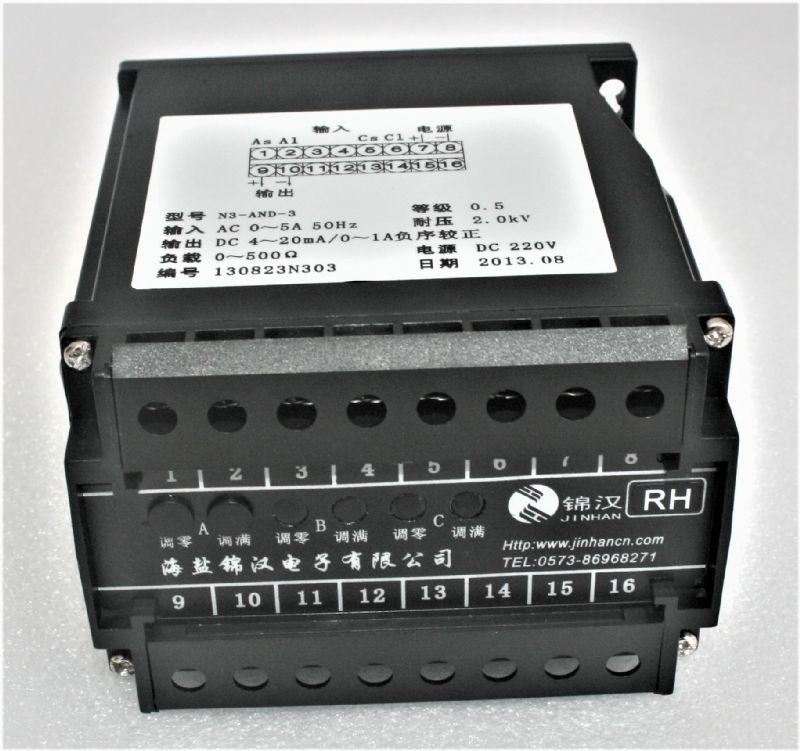

S3-RHR无功功率&无功电能变送器

Power transducer S3,N3 series power Transducer

Quick Overview

S3、N3-RHR 型无功功率&无功电能组合变送器是一种可同时测量系统无功功率和无功电能的仪器,它只需要一 组输入信号就可将系统的无功功率转换成直流信号、无功电能转换成高线性比例脉冲量的输出,且当无功功率为电 流方式输出时,采用共地式电流输出,更便于与二次系统的接线,是具有较高性能价格比的变送器。它适用于频率 为 50Hz 或 60Hz 以及特殊频率三相三线(平衡或不平衡)系统,以及在非电能量计费系统中,作为自动化监测用的 无功电能量的测量,且 S3、N3 系列无功电能测量精度相对误差分别小于等于 0.5%、0.1%。

OnLine Service:
Share:

1.特点:

该系列产品测量精度高、转换性能好、温度特性好,有防雷电的保护功能。可测量逆无功电能的能力.具有长距离传送能力(4~20mA,500Ω),固定方式,符合 DIN46277,可按装于 35mm 之铝轨上。

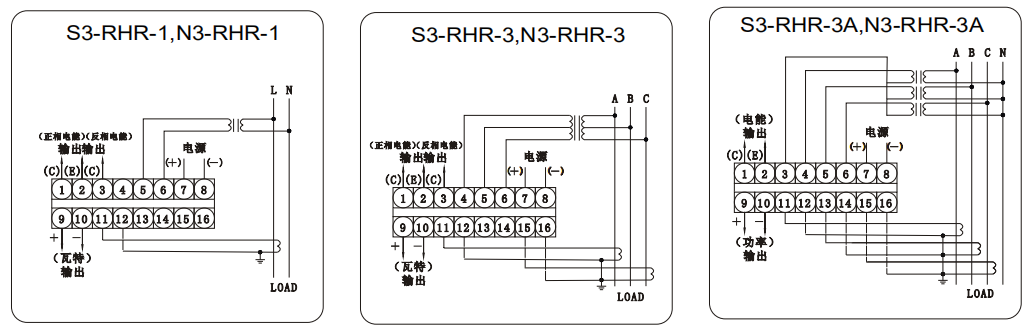

2、接线图:

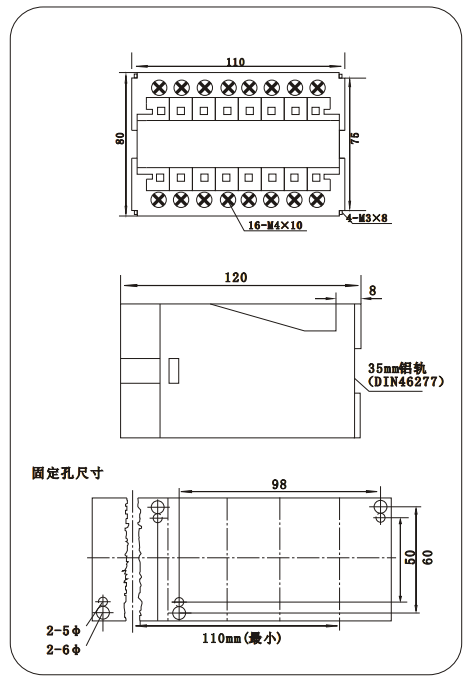

3、外形尺寸图:


1.产品型号:

S3-RHR-3   :三相三线相无功功率/电能组合变送器,精度等级:0.2%RO
S3-RHR-3A  :三相四线相无功功率/电能组合变送器,精度等级:0.2%RO
S3(T)-RHR-3 :三相三线相无功功率/电能组合变送器,精度等级:0.2%RO
S3(T)-RHR-3A:三相四线相无功功率/电能组合变送器,精度等级:0.2%RO
N3-RHR-3   :三相三线相无功功率/电能组合变送器,精度等级:0.5%RO
N3-RHR-3A  :三相四线相无功功率/电能组合变送器,精度等级:0.5%RO

2.选型指定事项:


3、型号及参数填写示例:

(1) S3-RHR-3-555A43CB
0.2级三相三线无功功率/无功电能变送器
输入标称电流:5A;
输入标称电压:100V;
标称输入功率⑤:866Var;
输入信号频率:50±5Hz;
输出范围(功率):4-20mA 对应:0-866Var;
输出范围(电能常数):10000 个脉冲/kWh
输出型式:无电压纯接点(光耦集电极开路输出);
辅助电源:AC220V。

(2) N3-RHR-3-155V23CB
0.5级三相三线无功功率/无功电能变送器
输入标称电流:1A;
输入标称电压:100V;
标称输入功率⑤:170W;
输入信号频率:50±5Hz;
输出范围(功率):0-5V 对应:0-170W;
输出范围(电能常数):10000 个脉冲/kWh
输出型式:无电压纯接点(光耦集电极开路输出);
辅助电源:AC220V。
